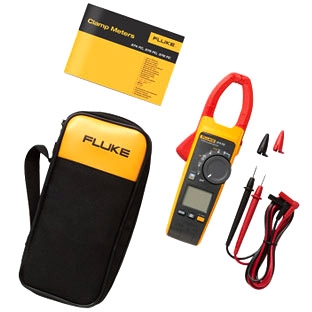

FLUKE-374FCแคลมป์มิเตอร์

ข้อมูลจำเพาะด้านไฟฟ้า


กระแสไฟฟ้า AC ผ่านคีม


ช่วง
600.0 A


ความละเอียด
0.1 A


ความแม่นยำ
2% ± 5 digits (10-100 เฮิรตซ์) 2.5% ± 5 digits (100-500 เฮิรตซ์)


เครสท์แฟคเตอร์ (50/60 Hz)
3 ที่ 500 A (375 และ 376 เท่านั้น) 2.5 ที่ 600 A 1.42 ที่ 1000 A (376 เท่านั้น) เพิ่ม 2% สำหรับ C.F. > 2


กระแสไฟฟ้า AC ผ่านที่วัดกระแสแบบยืดหยุ่น


ช่วง
2500 A


ความละเอียด
0.1 A (≤ 600 A) 1 A (≤ 2500 A)


ความแม่นยำ
3% ±5 digits (5 – 500 เฮิรตซ์)


เครสท์แฟคเตอร์ (50/60Hz)
3.0 ที่ 1100 A (375 และ 376 เท่านั้น) 2.5 ที่ 1400 A 1.42 ที่ 2500 A เพิ่ม 2% สำหรับ C.F. > 2


ระยะห่างจากค่าที่ดีที่สุด
i2500-10 Flex
i2500-18 Flex
ข้อผิดพลาด



A
0.5 นิ้ว (12.7 มม.)
1.4 นิ้ว (35.6 มม.)
± 0.5%


B
0.8 นิ้ว (20.3 มม.)
2.0 นิ้ว (50.8 มม.)
± 1.0%


C
1.4 นิ้ว (35.6 มม.)
2.5 นิ้ว (63.5 มม.)
± 2.0%


ความไม่แน่นอนของการวัดจะถือว่าตัวนำหลักอยู่กึ่งกลางในตำแหน่งที่ดีที่สุด ไม่มีสนามแม่เหล็กหรือไฟฟ้าภายนอก และอยู่ภายในช่วงอุณหภูมิที่ทำงาน


กระแสไฟฟ้า DC


ช่วง
600.0 A


ความละเอียด
0.1 A


ความแม่นยำ
2% ± 5 digits


แรงดันไฟฟ้า AC


ช่วง
600.0 V


ความละเอียด
0.1 V


ความแม่นยำ
1.5% ± 5 digits (20 – 500 เฮิรตซ์)


แรงดันไฟฟ้า DC


ช่วง
600.0 V


ความละเอียด
0.1 V


ความแม่นยำ
1% ± 5 digits


การเก็บประจุ


ช่วง
1000 μF


ความละเอียด
0.1 μF (≤ 100 μF) 1 μ F (≤ 1000 μF)


ความแม่นยำ
1% ± 4 digits


รายละเอียดทางเทคนิคเชิงกล


ขนาด (ยาว x กว้าง x สูง)
246 มม. x 83 มม. x 43 มม.


น้ำหนัก
388 g


ช่องเปิดของคีม
34 มม.


เส้นผ่าศูนย์กลางของที่วัดกระแสแบบยืดหยุ่น
7.5 มม.


ความยาวสายของที่วัดกระแสแบบยืดหยุ่น (ตั้งแต่ส่วนหัวไปถึงขั้วต่ออิเล็กทรอนิกส์)
1.8 m


ข้อมูลจำเพาะด้านสภาพแวดล้อม


อุณหภูมิในการทำงาน
10°C – +50°C


อุณหภูมิในการจัดเก็บ
-40°C – +60°C


ความชื้นในการทำงาน
ไม่กลั่นตัว (< 10 –°C) ≤ 90% RH (ที่ 10°C – 30°C) ≤ 75% RH (ที่ 30°C – 40°C) ≤ 45% RH (ที่ 40°C – 50°C)


ระดับความสูงในการใช้งาน
3000 เมตร


ระดับความสูงในการเก็บรักษา
12,000 เมตร


EMC
EN 61326-1:2006


ค่าสัมประสิทธิ์อุณหภูมิ
เพิ่มค่าไป 0.1 x ความแม่นยำที่ระบุไว้สำหรับแต่ละ องศา C ที่สูงกว่า 28°C หรือต่ำกว่า 18°C


รายละเอียดทางเทคนิคด้านความปลอดภัย


การปฏิบัติตามข้อกำหนดในด้านความปลอดภัย
CAN/CSA-C22.2 No. 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 ถึง ประเภทการวัด 1000V (CAT) III ประเภทการวัด 600V (CAT) IV ระดับมลพิษ 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008


การอนุมัติของหน่วยงาน



แบตเตอรี่
2 AA, NEDA 15A, IEC LR6
