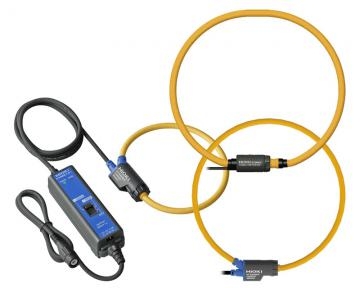

Hioki CT9667-02 เซนเซอร์วัดกระแสไฟฟ้าแบบยืดหยุ่น (AC FLEXIBLE CURRENT SENSOR)

Hioki-CT9667-02 เซนเซอร์วัดกระแสไฟฟ้าแบบยืดหยุ่น(AC FLEXIBLE CURRENT SENSOR)
Hioki-CT9667 เป็นอุปกรณ์ที่ดีที่สุดสำหรับการใช้งานวัดกระแสไฟฟ้า โดยที่ CT9667 นั้นมีใช้หลักการความยืดหยุ่นแบบ Rogowski ซึ่งประกอบไปด้วย 3 รุ่นหลัก ที่มีขนาดตั้งแต่ 100 ถึง 254 มิลลิเมตร สำหรับขนาด 100 มม. และ 180 มม. ตัวสายเคเบิ้ลของเซนเซอร์นั้นจะมีขนาดเล็ก เพื่อที่ง่ายต่อการสอดหรือคล้องในที่แคบ โดยที่ทั้งสามรุ่นจะมีช่วงการวัดอยู่ที่ 500A/5000A ทำให้เหมาะกับการวัดค่ากระแสไฟฟ้าระดับสูง
SPECIFICATION



Model
CT9667-01
CT9667-02
CT9667-03


Rated input current
5000 A AC/ 500 A AC


Max. allowable input
10000 A continuous (45 to 66 Hz, requires derating at frequency)


Bandwidth
10 Hz to 20 kHz (±3dB)


Amplitude and phase accuracy
±2 % rdg. ±0.3 % f.s. (45 to 66 Hz, at center of flexible loop)Phase: ±1 deg (45 to 66 Hz)


Output voltage
500 mV AC/f.s. (0.1 mV AC/A) at 5000 A range500 mV AC/f.s. (1 mV AC/A) at 500 A range


Max. rated voltage to earth
1000 V AC (CAT III), 600 V AC (CAT IV)


Core diameter
ø100 mm
ø180 mm
ø254 mm


Output terminal
BNC


Operating temperature
-25 °C to +65 °C
-25 °C to +65 °C
-10 °C to +50 °C


Power requirement
LR6 (AA) alkaline batteries ×2, Continuous use : 7 days (rated power 35 mVA), AC adapter 9445-02/-03 (rated power 0.2 VA), External power supply 5 to 15 V DC (rated power 0.2 VA)


Dust and water resistance
Flexible loop only: IP54* Do not use when wet.
N/A


Cable length
Cable length: Between flexible loop and battery box: 2 m


Flexible loop cable diameter
ø7.4mm
ø13mm


Dimensions / Weight
Output cable: 1 m ,Battery box: 35 × 120.5 × 34 mm , (280g)
Output cable: 1 m (3.28 ft)Battery box: 35 × 120.5 × 34 (470g)
