ชุดคิท DC to DC ปรับลด Volt จาก input 4-40Vdc เป็น 1.23-35VDC (input ต้องมากกว่า output) ทนกระแสได้ 2A

ชุดคิท DC to DC ปรับลด Volt จาก input 4-40Vdc เป็น 1.23-35VDC (input ต้องมากกว่า output) ทนกระแสได้ 2A

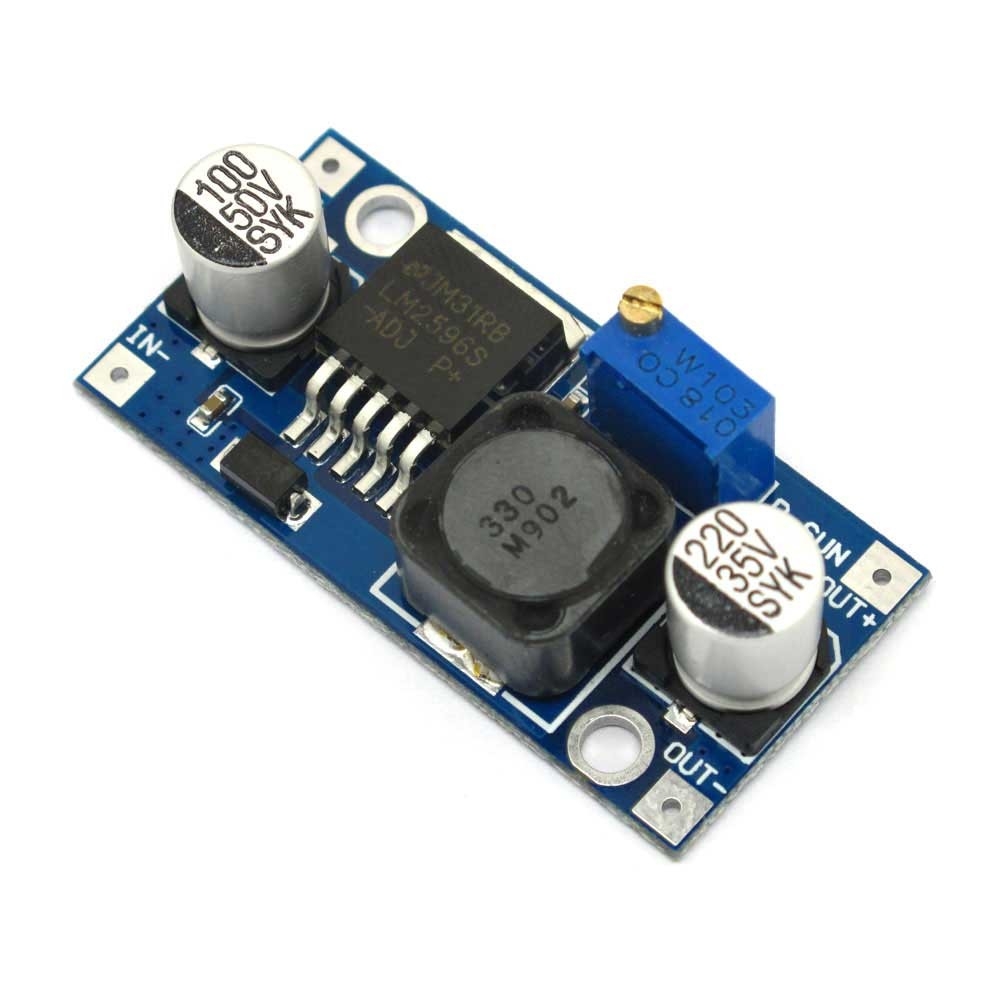

LM2596 DC to DC step down regulator, adjustable +1.23 to 35vdc output, 2A. Ideal for battery operated projects requiring a regulated powersupply.





Specifications





Regulator Type:
Step Down ( Non Isolated input to Output )


Input Voltage:
+4 to 40vdc


Output Voltage:
+1.23 to 35vdc


Output Current:
2A rated, ( 3A maximum with heatsink )


Efficiency:
Up to 92% ( when output voltage is set high )


Switching Frequency:
150kHz


Dropout Voltage:
2vdc minimum


Protection:
Short circuit current limiting


Load Regulation:
+/- 0.5%


Voltage Regulation:
+/- 2.5%


Temperature:
-40 to +85 deg C ( output power less than 10Watts )


Board Size:
43.6mm L x 21mm W x 14mm H


Data Sheet:
National LM2596
