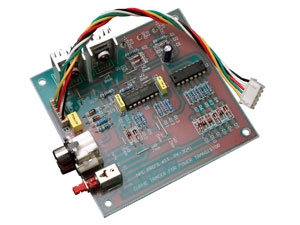

KIT CURVE TRACER POWER TR. PK-3041 ลงปริ้นท์

วงจรนี้จะใช้ออสซิลโลสโคปในการวัดดูจากแกนX,Y ในออสซิลโลสโคปโดยจะใช้หลักการป้อนกระแส Ib ที่ระดับเข้าขาเบสของทรานซิสเตอร์ที่ต้องการวัดโดยใช้ออสซิลโลสโคปCH2 ซึ่งเป็นแกนYวัดที่ขาอิมิเตอร์ส่วนCH1 ซึ่งเป็นแกน X วัดที่ขาคอลเลคเตอร์ซึ่งมีแรดัน15Vเป็นสัญญาณรูปสามเหลี่ยมความถี่ประมาณ 625Hz ป้อนอยู่แล้วดูกราฟที่ใด้โดยแกน X แสดงระดับแรงดัน VCE ส่วนแกนY แสดงระดับกระแส Ie สามารถหากระแส Ie ได้จากกฎของโอห์มซึ่งกระแส Ie ที่ป้อนให้แต่ละระดับประมาณ 0.36mA
