วงจรควบคุมอุณหภูมิ แบบดิจิตอล ใช้งานง่าย สามารถประยุกต์ใช้กับงานต่างๆได้หลากหลาย

วงจรควบคุมอุณหภูมิ แบบดิจิตอล ใช้งานง่าย แม่นยำ ประยุกต์ใช้กับงานต่างๆได้หลากหลาย บ้านนกนางแอ่น ฟาร์มไก่ ตู้ปลา ควบคุมอุณหภูมิบ้านเรือน โดยต่อร่วมกับ Heater , พัดลม ,ปั้มน้ำตัวเล็ก
ใช้ไฟเลี้ยงวงจร dc 12V
สามารถต่ออุปกรณ์ ผ่าน ได้ สูงถึง 10A250VAC / 10A30V
หรือหากใช้กำลังสูงสามารถต่อผ่าน แมกเนติคสวิทช์ได้







Product Description:

DC 12V Intelligent digital display thermostat Temperature controller With NTC sensor


Applicable to Various spatial temperature control,Water temperature control,Incubators, etc


Temperature range: -9-99C
Accuracy: 1 C
Control accuracy: 1 c
Setting Range: -9-99 c
Refresh rate: 0.5S
Input Power: DC12V
Output: relay output, capacity 220V 10A / 12V 10A
Environmental requirements: -10-60 c
Humidity: 20% -85%
Size: 78x51mm

temperature sensor: NTC(3950-10k 1%)




Lights, digital tube, key state description

Red start Indicator:
START (red) indicator light, which means that the relay is closed, the device begins to work

Green stop light:
Stop (green) light is on, which means that the relay is disconnected, the device stops working

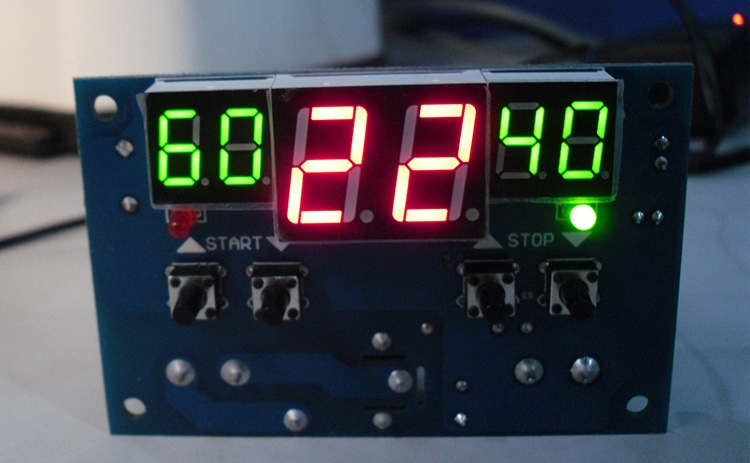

Digital Tube
Middle red LED display for the current detection temperature, the left green digital display tube as set start temperature, the right side of the green digital display for the set stop temperature.



Operating Instructions



1 High temperature start:
Set the starting temperature value> stop temperature value,
When the detected temperature ≥ start temperature, the relay is closed, refrigeration equipment work;
When the detected temperature ≤ stop temperature, the relay off, refrigeration equipment stops working.

For example: Set the starting temperature is 30 centigrade , stop temperature is 25 centigrade ,
When the detected temperature ≥ 30 centigrade , the relay is closed, the start Indicator (red) lights;
When the detected temperature value ≤ 25 centigrade the relay off, stop Indicator (green) light.



2 cold start: start temperature set value
When the detected temperature ≤ start temperature relay is closed, the heating device operates;
When the detected temperature ≥ stop temperature, the relay off, the heating device is stopped.
For example: Set the starting temperature is 25 centigrade , stop temperature is 30 centigrade ,
When the detected temperature value ≤ 25 centigrade , the relay is closed, the start Indicator (red) lights;
When the detected temperature ≥ 30 centigrade , the relay off, stop Indicator (green) light.


3 set to start when the temperature value = stop temperature value, the relay off
