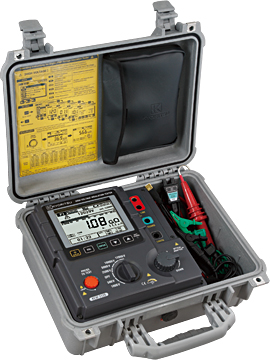

KYORITSU 3128 เป็นฉนวนไฟฟ้าแรงสูงที่ควบคุมการทำงานด้วย ไมโครโปรเซสเซอร์ พร้อมฟังก์ชันวินิจฉัยความผิดปกติ เครื่องมี 6 ย่านแรงดัน 6

KEW3128 เป็นเครื่องทดสอบความเป็นฉนวนไฟฟ้าแรงสูงที่ควบคุมการทำงานด้วย ไมโครโปรเซสเซอร์ พร้อมฟังก์ชันวินิจฉัยความผิดปกติ เครื่องมี 6 ย่านแรงดัน 6 ได้แก่ 500V, 1000V, 2500V, 5000V, 10000V, 12000V และสามารถวัดได้สูงถึง 35TΩ เหมาะสำหรับการวิเคราะห์คุณลักษณะความเป็นฉนวนของสายไฟ หม้อแปลง มอเตอร์ เครื่องกำเนิดไฟฟ้า สวิทช์แรงดันสูง ตัวฉนวน การเดินสายไฟฟ้า ฯลฯ และ ยังเป็นประโยชน์สำหรับการคำนวณระยะเวลาในการบำรุงรักษาโดยการเก็บบันทึกผล ใน PC และสำหรับการวิเคราะห์แนวโน้มอีกด้วย สามารถบันทึกผลการวัดในหน่วยความจำภายในได้ ซึ่งสามารถโอนผลไปยัง PC ผ่าน ทางสาย USB แบบพิเศษได้ สามารถโอนข้อมูลการวัดไปยัง PC ในขณะนั้นได้ด้วย•แรงดันไฟฟ้าทดสอบ 12kV (มากสุด), ความต้านทาน 35TΩ (มากสุด), กระแส"ลัดวงจร 5mA (มากสุด)•การนำเสนอแบบกราฟฟิกของความต้านทานฉนวนและกระแสรั่วไหล โดยเปรียบเทียบกับเวลาในจอแสดงผลขนาดใหญ่แบบมีกราฟแท่งและมีแสงสำหรับส่องจอแสดงผล (back light สำหรับทำงานในที่มืด)•ฟังก์ชันพิมพ์จอภาพทำให้บันทึกภาพหน้าจอได้ถึง 32 ภาพ•หน่วยความจำภายในสามารถเก็บข้อมูลได้ประมาณ 43,000 ข้อมูล (มากสุด)•ระบบคายประจุไฟฟ้าอัตโนมัติหลังจากทดสอบและแสดงผลแรงดันปล่อยประจุ•สามารถปรับละเอียดค่าแรงดันในแต่ละช่วงได้ด้วย•ทำงานโดยใช้พลังไฟจากแบตเตอรี่แบบภายในที่ชาร์จใหม่ได้หรือจากสาย AC•การออกแบบที่ทนทานต่อสภาพการนำไปใช้งานในภาคสนามตามมาตรฐาน IP64 (พร้อมฝาปิด) Insulation resistance (*): Accuracy is not guaranteed with setting of 250V or lessRated voltage500V1000V2500V5000V10000V12000VMaxmeasurementvalue500GΩ1TΩ2.5TΩ5TΩ35TΩAccuracy400k~50GΩ±5%rdg±3dgt(*)800k~100GΩ±5%rdg±3dgt2M~250GΩ±5%rdg±3dgt4M~500GΩ±5%rdg±3dgt8M~1TΩ±5%rdg±3dgt50G~500GΩ±20%rdg(*)100G~1TΩ±20%rdg250G~2.5TΩ±20%rdg500G~5TΩ±20%rdg1T~10TΩ±20%rdg10T~35TΩValues are displayed, but accuracy isn't guaranteedShort circuit currentMax 5.0mALoad resistor to output rated voltage0.5MΩ or more1MΩ or more2.5MΩ or more5MΩ or more20MΩ or more24MΩ or moreOutput voltageRated voltage500V1000V2500V5000V10000V12000VMonitor accuracy±10%±20V±10%±20V±10%±20V±10%±20V±10%±20V±10%±20VOutput accuracy0~+20%0~+10%0~+10%0~+10%-5~+5%-5~+5%Selectable range50~600V(in steps of 5V)610~1200V(in steps of 10V)1225~3000V(in steps of 25V)3050~6000V(in steps of 50V)6100~10000V(in steps of 100V)10100~12000V(in steps of 100V)Voltage measurementMeasuring rangeDCV : ±30~±600V, ACV : 30~600V (50/60Hz)Accuracy±2%rdg±3dgtCurrent measurementMeasuring range0.00nA~2.40mA (Depending on the insulation resistance)Capacitance measurementMeasuring range5.0nF~50.0µF5.0nF~1.0µF(display range: 5.0nF~50.0µF)Accuracy±5%rdg±5dgtGeneralWithstand voltageAC8770V : between line terminal and enclosure / 5sec (50/60Hz)AC6880V : between the measuring terminal and enclosure / 5sec (50/60Hz)AC2330V : between the power connector and enclosure / 5sec (50/60Hz)Operating temperature & humidity range-10ºC~50ºC /Relative humidity 85% or less(when operating with an external power supply, no condensation)0ºC~40ºC /Relative humidity 85% or less(when operating with battery, no condensation)Storage temperature & humidity range-20ºC~60ºC / Relative humidity 75% or less (no condensation)Applicable standardsIEC 61010-1 CAT.IV 600V Pollution degree 2,IEC 61010-031, IEC 61326, IEC 60529 (IP64): with the lid closed.Power sourceRechargeable Lead storage battery (12V)*Charging time: approx. 8 hours / AC Power supply (100V~240V, 50/60Hz)* Continuous measuring time:approx. 4 hours(a load of 100MΩ at the Insulation resistance 12000V Range.)approx. 2 hours(Max current consumption in range while rated currents are maintained.)Dimension330 (L) × 410 (W) × 180 (D) mm *Instrument and Hard caseWeight9kg approx. (including battery) *Instrument and Hard caseAccessories7170 (Main cord), 7224A (Earth cord), 7225A (Guard cord), 7226A (Line probe),7227A (Line probe with alligator clip), 8029 (Extension prod),8212-USB-W (USB adaptor with KEW Windows (Software)),Instruction manual, Calibration CertificateOptional7254 (Longer Line probe with alligator clip)
